产品详情

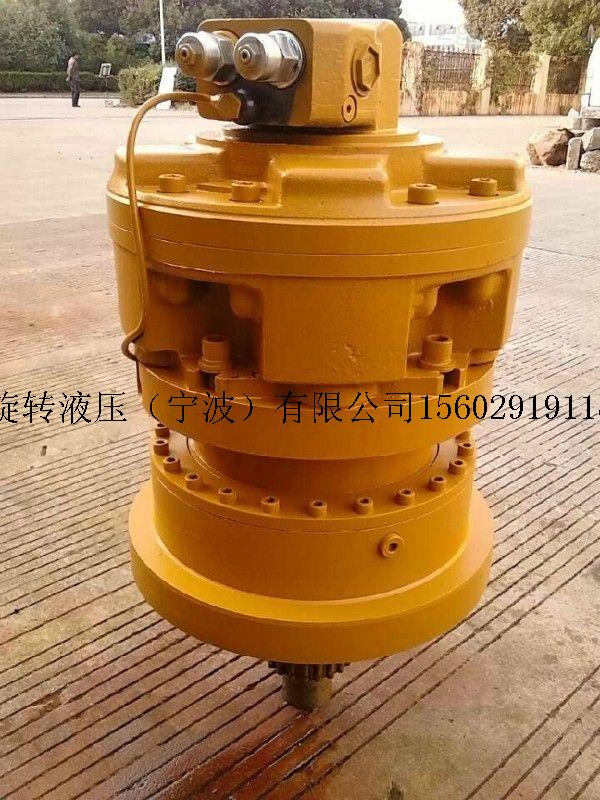

完美替代GM6-1700内五星液压马达
类型: 内导轨曲线径向柱塞马达
产品详情

内五星液压马达GM系列马达可以与INM系列马达相互替换 部分型号:GM05-60 GM05-75 GM05-90 GM05-110 GM05-130 GM05-150 GM05-175 GM05-200 GM1-100 GM1-150 GM1-175 GM1-200 GM1-250 GM1-300 GM1-320 GM2-200 GM2-250 GM2-300 GM2-350 GM2-420 GM2-500 GM2-600 GM2-630 GM3-425 GM3-500 GM3-600 GM3-700 GM3-800 GM3-900 GM3-1000 GM4-600 GM4-800 GM4-900 GM4-1000 GM4-1100 GM4-1300

摆缸和活塞的轴线始终通过曲轴轴承套的中心,因而摆缸与活塞无侧向力,高压油从通油盘的进油口进入与曲轴一起旋转的配油盘,并经壳体流道和摆缸耳环处进入活塞上部再经节流小孔进入活塞下部平衡腔,此时通高压油的活塞在油压力作用下,通过球面轴承套和滚柱把力传递到偏心轴上,曲轴在偏心力矩作用下转动,随着高压油进入,活塞向轴心方向移动直到下死点至,活塞腔通过配油盘开始与回油口接通,此时活塞在曲轴的推动下被推离轴心方向移动,活塞腔容积减小,低压油经摆缸耳环处通道,壳体流道,配油盘,通油盘排到回油口,各活塞依此接通高压和低压,各通高压的活塞对输出轴中心所产生的驱动力矩同向相加,就使液压马达输出轴获得连续而稳定回转扭矩。当改变油流方向时,便可改变液压马达的转速。
